鋁合金風口系列

一、FK-1雙層百葉風口規格系列和技術性能表

規格尺寸 (mm)				100×850 100×900 150×600 200×450 300×300		100×1000 150×650 150×750 200×500 250×400		150×800 200×550 250×600 250×450 300×400		150×900 200×650 250×500 250×550 300×450		150×1000 200×700 200×750 250×600 300×500		200×800 200×850 250×650 300×550
頸部風速 m/s	吹出角度	全壓損失 mm H₂O	靜壓損失 mm H₂O	風量 m³/h	最遠距離 m	風量 m³/h	最遠距離 m	風量 m³/h	最遠距離 m	風量 m³/h	最遠距離 m	風量 m³/h	最遠距離 m	風量 m³/h	最遠距離 m
1	A	0.13	0.07	325	3.02	360	3.26	430	3.48	480	3.69	540	3.89	600	4.08
	B	0.19	0.13		2.2		2.38		2.54		2.7		2.84		2.98
	C	0.22	0.16		1.73		1.99		2.12		2.23		2.34		1.87
	D	0.3	0.23		1.19		1.28		1.37		1.45		1.53		1.6
2	A	0.53	0.28	650	5.12	720	5.53	860	5.9	960	6.27	1080	6.6	1200	6.92
	B	0.15	0.5		3.56		3.84		4.11		4.36		4.59		4.81
	C	0.9	0.66		2.65		3.07		3.28		3.49		3.67		3.85
	D	0.19	0.94		2.14		2.31		2.46		2.61		2.75		2.88
3	A	1.18	0.63	975	6.92	1080	7.47	1290	7.98	1440	8.48	1620	8.91	1800	9.34
	B	1.68	1.13		4.98		5.38		5.75				6.42		6.73
	C	2.03	1.48		3.97		4.28		4.57				5.11		5.36
	D	2.67	2.12		2.95		3.18		3.4				3.8		3.98
4	A	2.11	1.13	1300	7.9	1440	8.53	1720	9.11	1920		2160	10.93	2400	10.67
	B	2.99	2.01		6.1		6.59		7.04				7.87		8.24
	C	3.61	2.63		4.75		5.12		5.47				6.12		6.41
	D	4.74	3.76		6.49		3.77		4.03				4.5		4.72
5	A	3.29	1.76	1625	8.48	1800	9.15	2150	9.78	2400	10.28	2700	10.93	3000	11.45
	B	4.67	3.14		6.85		7.39		7.9		8.38		8.83		9.25
	C	5.65	4.1		5.29		5.71		6.1		6.47		6.82		7.14
	D	7.41	5.88		3.9		4.21		4.5		4.77		5.03		5.27

二、FK-2單層百葉風口規格系列和技術性能表

規格尺寸 (mm)				100×850 100×900 150×600 200×450 300×300		100×1000 150×650 150×750 200×500 250×400		150×800 200×550 250×600 250×450 300×400		150×900 200×650 250×500 250×550 300×450		150×1000 200×700 200×750 250×600 300×500		200×800 200×850 250×650 300×550
頸部風速 m/s	吹出角度	全壓損失 mm H₂O	靜壓損失 mm H₂O	風量 m³/h	最遠距離 m	風量 m³/h	最遠距離 m	風量 m³/h	最遠距離 m	風量 m³/h	最遠距離 m	風量 m³/h	最遠距離 m	風量 m³/h	最遠距離 m
1	A	0.07	0.13	325	3.15	360	3.40	430	3.64	480	3.86	540	4.06	600	4.26
	B				2.61		2.82		3.01		3.20		3.36		3.53
	C				2.00		2.16		2.31		2.45		2.58		2.70
	D	回風	回風		1.25		1.35		1.45		1.54		1.62		1.69
2	A	0.29	0.54	650	5.32	720	5.75	860	6.14	960	6.52	1080	6.86	1200	7.19
	B				4.41		4.76		5.08		5.40		5.68		5.95
	C				3.51		3.88		4.14		4.40		5.63		4.85
	D	回風	回風		2.17		2.43		2.50		2.66		2.80		2.93
3	A	0.67	1.22	975	7.02	1080	7.58	1290	8.09	1440	8.59	1620	9.05	1800	9.48
	B				5.59		6.04		6.45		6.85		7.21		7.56
	C				4.81		5.20		5.55		5.89		6.21		6.50
	D	回風	回風		2.95		3.18		3.40		3.61		3.80		3.97
4	A	1.18	2.16	1300	8.07	1440	8.71	1720	9.31	1920	9.88	2160	10.40	2400	10.67
	B				6.61		7.14		7.62		8.09		8.52		8.24
	C				5.49		5.93		6.33		6.72		7.08		7.42
	D	回風	回風		3.53		3.91		4.07		4.32		4.54		4.67
5	A	1.85	3.38	1625	8.81	1800	9.52	2150	10.17	2400	10.79	2700	11.36	3000	11.91
	B				7.63		8.24		8.80		9.34		9.83		10.31
	C				6.10		6.59		7.07		7.47		7.87		8.24
	D	回風	回風		4.00		4.32		4.61		4.90		5.16		5.40

三、FK-4方形散流器規格系列及性能表

頸部風速（m/s）	2		3		4		5		6
靜壓損失(mm H₂O)	0.73		1.64		2.91		4.54		6.56
全壓損失	0.97		2.19		3.89		6.07		8.77
規格尺寸(mm)	風量m³/h	射程m	風量m³/h	射程m	風量m³/h	射程m	風量m³/h	射程m	風量m³/h	射程m
120×120	105	0.74	155	1.01	210	1.31	260	1.54	310	1.73
180×180	235	1.12	350	1.52	470	1.97	585	2.31	700	2.60
240×240	415	1.49	625	2.03	830	2.63	1040	3.09	125	3.47
300×300	650	1.86	975	2.54	1300	3.29	1620	3.86	1945	4.34
360×360	935	2.23	1400	3.05	1987	3.94	2335	4.63	2800	5.20
420×420	1270	2.61	1905	3.56	2540	4.60	3175	5.40	3810	6.07
480×480	1660	2.98	2490	4.07	3320	5.26	4150	6.18	3980	6.94
540×540	2100	3.35	3150	4.57	4200	5.91	5250	6.94	6300	7.80
600×600	2595	3.72	3890	5.08	5185	6.57	6480	7.72	7780	8.67

四、FK-13圓形散流器規格系列及性能表

頸部風速（m/s）	2		3		4		5		6		7
靜壓損失(mm H₂O)	0.49		1.11		1.97		3.08		4.54		6.56
全壓損失	0.74		1.66		2.96		4.61		6.07		9.03
規格尺寸(mm)	風量m³/h	射程m	風量m³/h	射程m	風量m³/h	射程m	風量m³/h	射程m	風量m³/h	射程m	風量m³/h	射程m
12#（φ129）	90	0.58	140	0.81	190	1.11	240	1.46	280	1.73	330	1.83
15#（φ154）	130	0.69	200	0.97	270	1.40	340	1.74	400	2.06	470	2.25
20#（φ205）	240	0.92	360	1.29	480	1.87	590	2.32	710	2.75	830	2.99
25#（φ257）	370	16.00	560	1.62	750	2.34	930	2.90	1120	3.44	1310	3.75
30#（φ308）	540	1.39	800	1.94	1070	2.80	1340	3.48	1610	4.13	1880	4.50
35#（φ350）	720	1.60	1080	2.24	1430	3.24	1790	4.02	2150	4.77	2510	3.20
40#（φ406）	930	1.83	1409	2.59	1830	3.69	2330	4.59	2800	5.44	3260	5.93
45#（φ457）	1180	2.06	1770	2.88	2360	4.16	2950	5.16	3540	6.12	4130	6.67
50#（φ508）	1460	2.29	2190	3.20	2920	4.62	3650	5.72	4380	6.81	5110	7.42

五、FK-8自垂百葉排風阻力性能表

連管風速（m/s）	1	2	3	4	5	8.3
風量（m³/h）	470	935	1400	1870	2335	3870
葉片吹起角度	30°	45°	55°	60°	70°	75°
靜壓損失（mmH₂O）	0.9	1.28	1.82	2.32	2.85	5.2
全壓損失（mmH₂O）	0.96	1.53	2.37	3.2	4.38	9.41
阻力系數	15.75	6.22	4.3	3.37	2.86	2.24

六、FK-3側壁格柵式風口規格及回風性能表

連管風速（m/s）	1	2	3	4	5
靜壓損失（mmH₂O）	0.85	3.43	7.71	13.7	21.42
全壓損失（mmH₂O）	0.91	3.67	8.26	14.68	22.95
阻力系數	13.98

七、風口過濾器性能表

序號	試件凈面積 (m²)	厚度		在風速為（以下）時的靜壓損失mmH₂O			平均效率%		容塵量
序號	試件凈面積 (m²)	網子層次	排列厚度 (mm)	0.77m/s	1.54m/s	2.62m/s	測定時阻力范圍mmH₂O		阻力范圍 mmH₂O	G (稱重計算)
1	0.193	5	19	0	0.6	1.50	1.2-2.4	61.00	0-2.4	648
2	0.193	7	19	0	0.6	1.35	1.5-2.4	62.78	0-2.4	674
3	0.193	9	19	0	0.6	1.80	1.2-2.4	67.92	0.24	933
4	0.193	19	19	0	0.6	1.80	0-30	67.97	0-3.4	1450

八、鋁合金風口系列產品列表

		FK-1雙層百葉風口雙層百葉式送風口。可直接與風機盤管配套使用。可用于集中空調系統的末端。
		FK-2單層百葉風口單層百葉式送風口。適用于回風系統。可以配過濾器和多葉對開調節葉片。
		FK-3側壁格棚式風口可用做回風口和新風口。作為新風口時，后面可加鋁板網或過濾網。
		FK-4方、矩形散流器氣流為貼附型。適用于低層吊頂送風系統。中間葉片蕊為可折卸，便于安裝，調試。天花板開洞尺寸為徑尺寸加75mm，即為（A+75）×（B+75）。
		FK-5可開式風口可用做回風口，配過濾網。葉片可采用單、雙層風葉片，0-90度調節風量和風向。
		FK-6蛋格式風口用于頂棚做送風和回風、回風可配過濾器。葉片間距13mm。可與通風器配套使用。可做可開式，配過濾器，用于回風檢修。
		FK-7防水百葉風口其葉片設計成特殊形狀。具有防雨濺入內部的功能，一般安裝在外墻上作新風口。
		FK-8自垂百葉式風口用于正壓的空調房間的自動排氣。可用于新風口處和排風口處。風口百葉自然下垂，隔絕室內外空氣的對流當室內氣壓大于室外時，氣流將百葉吹開而向外排氣□本風口有單向止回作用。訂貨時需說明吹出的方向，注明寬、高處。
		FK-9弧形風口可用為吊頂安裝是的側彎弧形亦可為側面安裝的正面內彎弧形(如圖所示)。最好根據工地現場弧形樣板彎制。同時注明出風方向。彎曲半徑不宜做得過小，R>1.5米為宜。
		FK-10網式回風口結構簡單。可用室外和室內自然通風。中間可用瓦楞鋁板網做過濾材料，具有防塵作用。
		FK-11連動百葉風口用于送風系統。可以調節送風角度。外形美觀。
		FK-12風口多葉對開調節閥 FK-12常與FK-4配套使用，用來調整空調系統的氣流分布。葉片采用連動對開的、連動結構為滑板式。
		FK-13圓形散流器用于冷暖送風、常安裝在天花板上。吹出氣流呈貼附(平送)型。可以供給較大的風量。可與圓形對開調節閥配套使用。
		FK-14旋流風口具有送出旋轉射流，誘導比大，風速衰減快等特點。在通風空調系統中可用做大風量，大溫差送風以減少風口數量。可用于3米內的低空間送風。也可用于10米高的大面積空間送風。
		FK-26A/B固定斜葉片送風口可采用單向（A）或雙向（B）斜送風形式。可根據裝飾要求做各種造型。可作回風口。可配多葉對開調節閥。也可配過濾網。

九、風口安裝說明及注意事項

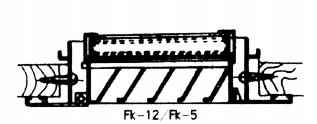

單雙層百葉結構形式分以下兩種



訂貨注意事項： 1、風口如沒有特殊標注，葉片平等于長邊。 2、FK-8訂貨時應注明氣流方向。 3、風口尺寸比較大時盡量選用強度好的風口，廠家可根據用戶需要分段制做。 4、風口表面可為本色的陽極氧化，顏色為鋁本色，也可根據用戶要求，并按色粉樣本的顏色進行，靜電噴涂顏色按色粉樣本選取。

		FK-1雙層百葉風口雙層百葉式送風口。可直接與風機盤管配套使用。可用于集中空調系統的末端。
		FK-2單層百葉風口單層百葉式送風口。適用于回風系統。可以配過濾器和多葉對開調節葉片。
		FK-3側壁格棚式風口可用做回風口和新風口。作為新風口時，后面可加鋁板網或過濾網。
		FK-4方、矩形散流器氣流為貼附型。適用于低層吊頂送風系統。中間葉片蕊為可折卸，便于安裝，調試。天花板開洞尺寸為徑尺寸加75mm，即為（A+75）×（B+75）。
		FK-5可開式風口可用做回風口，配過濾網。葉片可采用單、雙層風葉片，0-90度調節風量和風向。
		FK-6蛋格式風口用于頂棚做送風和回風、回風可配過濾器。葉片間距13mm。可與通風器配套使用。可做可開式，配過濾器，用于回風檢修。
		FK-7防水百葉風口其葉片設計成特殊形狀。具有防雨濺入內部的功能，一般安裝在外墻上作新風口。
		FK-8自垂百葉式風口用于正壓的空調房間的自動排氣。可用于新風口處和排風口處。風口百葉自然下垂，隔絕室內外空氣的對流當室內氣壓大于室外時，氣流將百葉吹開而向外排氣□本風口有單向止回作用。訂貨時需說明吹出的方向，注明寬、高處。
		FK-9弧形風口可用為吊頂安裝是的側彎弧形亦可為側面安裝的正面內彎弧形(如圖所示)。最好根據工地現場弧形樣板彎制。同時注明出風方向。彎曲半徑不宜做得過小，R>1.5米為宜。
		FK-10網式回風口結構簡單。可用室外和室內自然通風。中間可用瓦楞鋁板網做過濾材料，具有防塵作用。
		FK-11連動百葉風口用于送風系統。可以調節送風角度。外形美觀。
		FK-12風口多葉對開調節閥 FK-12常與FK-4配套使用，用來調整空調系統的氣流分布。葉片采用連動對開的、連動結構為滑板式。
		FK-13圓形散流器用于冷暖送風、常安裝在天花板上。吹出氣流呈貼附(平送)型。可以供給較大的風量。可與圓形對開調節閥配套使用。
		FK-14旋流風口具有送出旋轉射流，誘導比大，風速衰減快等特點。在通風空調系統中可用做大風量，大溫差送風以減少風口數量。可用于3米內的低空間送風。也可用于10米高的大面積空間送風。
		FK-26A/B固定斜葉片送風口可采用單向（A）或雙向（B）斜送風形式。可根據裝飾要求做各種造型。可作回風口。可配多葉對開調節閥。也可配過濾網。
